電動葫蘆減速器螺紋連接的預防措施

文章出處：www.bu222.cn 作者：河北得一起重 人氣： 發表時間：2017-06-06

螺紋連接是用來傳遞作用力及將機器零部件連接成一個電動葫蘆有機整體的重要連接方式之一。目前，螺栓連接以其結構簡單、形式多樣、連接可靠、裝拆方便、成本低等特點在各類工程領域中得到結果的精度，確定了三種典型工況，對工作裝置進行有限元仿真分析。在有限元分析結果的基礎上， 利用修正的 Goodman 疲勞極限線圖繪制方法，對裝載機工作裝置動臂結構危險部位進行了疲勞強度評估，分析結果為裝載機工作裝置載荷譜測試測點位置選取以及結構輕量化設計提供了參考。

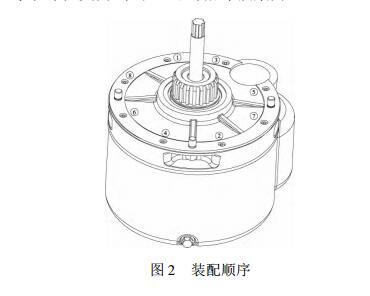

GB /T 19001—2008質量管理體系要求8. 3. 3設計和開發輸入中規定，設計和開發輸入應考慮:由產品和服務性質所決定的、失效的潛在后果。因此，減速器箱蓋與箱體的螺紋連接部分在設計開發階段就對可能的螺紋連接失效制定出相應的預防措施。首先，連接部位使用8個均布的內六角螺釘，呈對稱分布，從理論上確保減速器箱蓋與箱體結合面受力均勻和密封性能。從裝配工藝方面講，按照螺栓①→螺栓②→螺栓③→螺栓④→螺栓⑤→螺栓⑥→螺栓⑦→螺栓⑧的順序裝配 (如圖2所示)。裝配過程要求分兩個循環按照同一種順序完成， 第一個循環每一個螺栓達到設計預緊力的70%，第二個循環保證每個螺栓受力均勻，達到相等預緊力。每個螺紋連接的預緊力在減速器設計時都已給定。
