教你電動葫蘆的遙控器接線方法（附圖文）
文章出處：www.bu222.cn 作者：河北得一起重 人氣：
發表時間：2016-04-06
電動葫蘆使用的無線遙控產品是一種遙控?zé)o線控制系統來實現對電動葫蘆的基本操作,包括發射器和接收器電路板,數字電路和晶體管與超高頻發射電路.接收器組件將電動葫蘆電感天線及超高頻放大,震蕩,檢波,對信號進行接收,鎖存,輸出,通過遙控器來控制電動葫蘆的上升和下降,左右平移.這樣的無線遙控設計不僅鞥能夠提高工廠的工作效率,更重要的是能夠把危險系數降到最低。
遙控器是獨立的,小于500W以下直接就可以接遙控的接收部分，功率大了直接帶交流接觸器來控制你的電機。2根電源線，3根接電機的，一根是公共端，一根接正轉方向一個接反轉方向。要是需要限位的話，限位4根線，2根線一個方向。。接收器上接線對照安裝接線圖，除電源線，上，下，東，西，難，北，七條線必須接外，接在對應點動控制接線柱上。主接觸器自保和點動選其一。另外兩條線可選擇的用。每個廠家設計的線路和選用線的顏色不盡相同，這的要原廠接線圖。但七條線是必須接的，除電源外，其他六條分別接在它們對應的相互鎖的NC上，教你電動葫蘆的遙控器接線方法（附圖文）。
電動葫蘆之前不是遙控控制，如何改成無線遙控控制

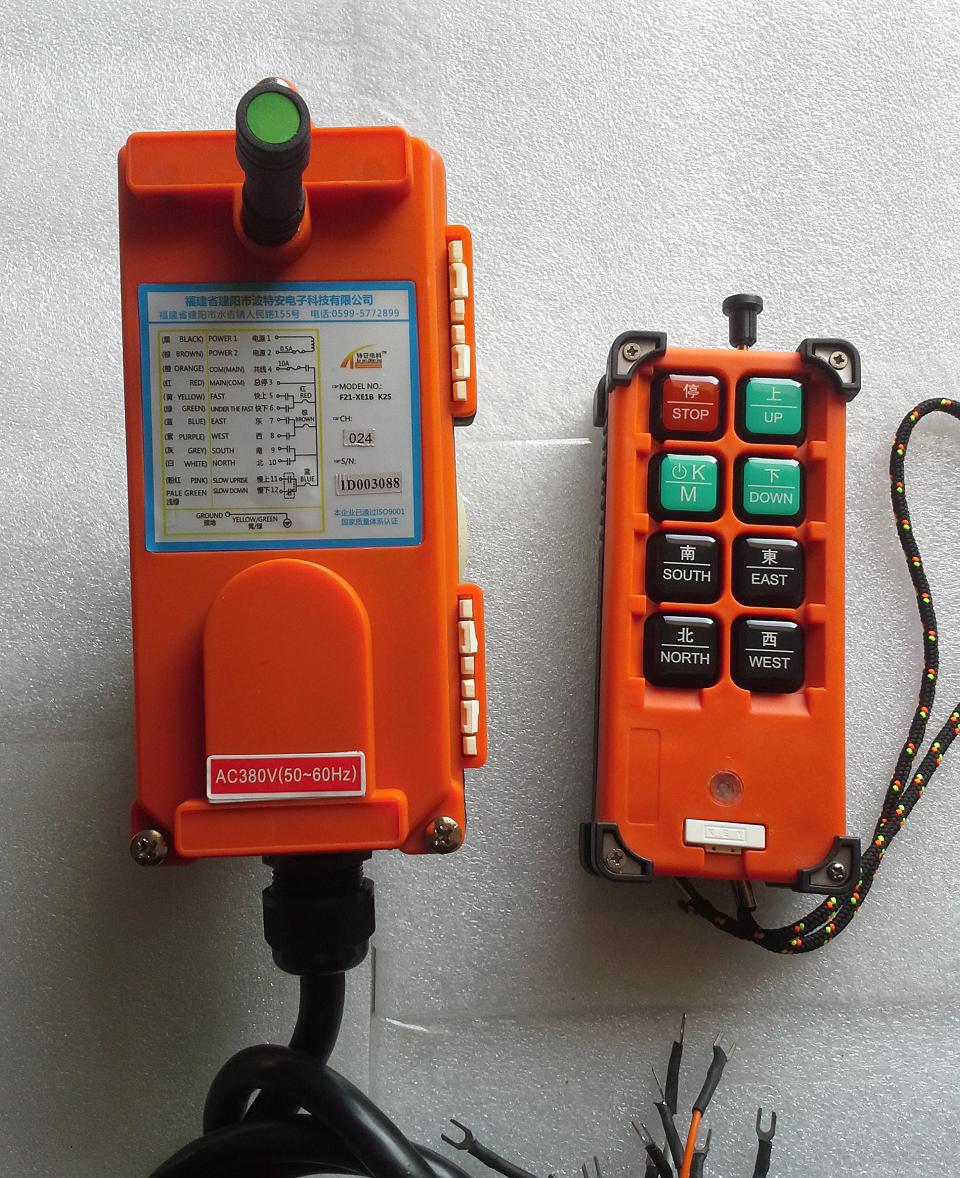

很多客戶之前購買的電動葫蘆并不是無線遙控器，現在確想改成無線遙控，其實這也不是什么困難的事情，如果你的電動葫蘆是單速(CD型)的，你就選用F21-E1B六點單速電動葫蘆遙控器，如果是雙速(MD型)的，你就選用F23-A++ 雙速電動葫蘆遙控器，遙控器由接收器(固定在電動葫蘆電器箱上面)和發射器(手持)組成，里面附有接線圖，只要有稍微專業的電工就可以裝了，控制距離在100米左右，
遙控器如何選購
電動葫蘆的無線遙控器并不是什么大的配件，正規廠家生產的質量相差無幾，價格一般在200元-500元之間。購買的時候一定要選擇正規的廠家來考慮，切勿貪圖小便宜買到次品，不然用不了多久就會出現問題。
來源：河北得一起重 www.bu222.cn 如有轉載請保留出處
