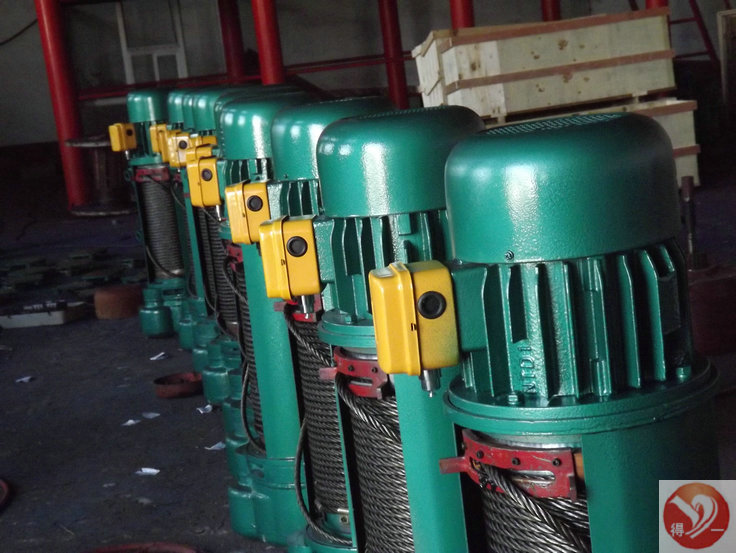

鋼絲繩電動葫蘆在軌道上的安裝以及起升機構

文章出處：www.bu222.cn 作者：河北得一起重 人氣： 發表時間：2016-04-05

         一般情況下鋼絲繩電動葫蘆多安裝在U型軌道上使用。

         針對其這個特點，我們把鋼索布置在軌道中間，也就是工字鋼上部。鋼索采用椎10mm鋼絲繩或圓鋼，頂端用花籃螺栓緊固；滑動環為兩圓環相扣，有一定余量，以避免鋼索刮卡。轉向環為兩圓環用螺栓相連，可自由轉動；把一個轉向環一端套在鋼索上，留好電機引線后橡套線固定在轉向環下端。

         然后把多個滑動環一端穿到鋼索上，再把橡套線分段固定在滑動環下端。電動葫蘆前端接電機，可自由轉動，后端接在電源上。在電機的牽引下，以轉向環為中心，牽引鋼索作直線或圓周運動。

        鋼絲繩電動葫蘆起升機構的差別

        我們常說CD1、MD1鋼絲繩電動葫蘆起升高度不同在起升機構上有差別，那什么是鋼絲繩電動葫蘆起升機構，具體有什么差別，下面為您詳細說明。

        鋼絲繩電動葫蘆的起升機構由起升電機通過聯軸器經減速器空心軸驅動卷筒旋轉，使繞在卷筒上的鋼絲繩帶動吊鉤裝置上升或下降。起升高度H=6m時，用一個爪型聯軸器聯接電機軸和減速器的輸入軸，鋼絲繩電動葫蘆在軌道上的安裝以及起升機構。H≥9m時增設中間軸和剛性聯軸器。H≥18m時，配以支持架加強中間軸的剛性，保證轉動平穩。
