不同型號的鋼絲繩葫蘆在外型結構上有哪些不同

文章出處：www.bu222.cn 作者：河北得一起重 人氣： 發表時間：2016-03-27

        雖然鋼絲繩電動葫蘆的應用已經相當普遍了，但是有的客戶打過來電話來，知道用鋼絲繩電動葫蘆起吊東西，但是對于葫蘆的基本結構形式一點也不了解，現在我們得一起重就主要給大家講一下它的結構形式，它在結構型式上可以分為運行式（電動小車式）和固定式。這種結構型式的分類適用于多種電動葫蘆，并非CD1、MD1等電動葫蘆的專屬。


一、運行式（電動小車式）


運行式的電動葫蘆主要用于行車或者工字鋼上可以水平行走的。所以也多被稱為行車葫蘆。

由于起重量和起升高度的不同，運行式鋼絲繩電動葫蘆的結構形式也是有區別的。最大的區別歸結為兩點，運行式的區別都在行走跑車部分，固定式的區別在卷筒外罩的出繩口位置和安裝螺絲固定的位置。

注：鋼絲繩電動葫蘆說明書里有很多，如結構形式、電路圖、加油標準、傳動結構與工作原理、安裝調式、試車驗收、檢查維護保養、易損件、故障排除、基本參數、安全操作、配件規格……


二、固定式


        根據客戶使用要求，固定式的電動葫蘆按出繩口位置和固定位置可以分為A1、A2、A3、A4四種固定形式，四種型式在機械本身配置上只是卷筒外罩的不同。不過，在銷售過程，我又加了一種，即第5種型式，就是運行式不帶跑車的那種，卷外罩跟運行式的一樣。這第5種型式是針對那些對安裝方法要求不嚴，要貨又比較著急的客戶。因為A1-A4與第5種型式相比不但工期長、出廠價格高，而且利用率也比較低，如果想改運行式，第5種直接配上跑車就行了，A1-A4則不行，不同型號的鋼絲繩葫蘆在外型結構上有哪些不同。但是需要注意的一點就是，第5種僅能代替A2式，其它固定型式不能代替。

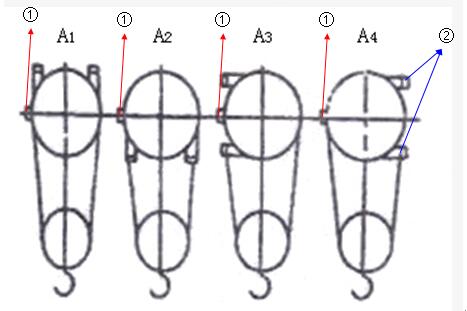

鋼絲繩電動葫蘆固定式結構型式圖：

注：①塞鐵庫②固定座

         四種固定型式適用于不同的使用環境。A1、A2常見，A3、A4不常見。A1式可稱為懸掛固定式，A2可以稱為座式。相對來說，A2是固定型式中最結實的部分。因為其它三種型式是螺栓承重，而A2是電動葫蘆所座的梁或者平臺等承重。
