分享：電動葫蘆的結構和工作原理

文章出處：未知 作者：admin 人氣： 發表時間：2015-11-15

  電動葫蘆在我們的生活中現在隨處可見了，或許是你不曾注意到，但是它確實實在在的融入到了我們的生活當中，可是真正了解它的人卻沒有多少，下面我們得一起重就來為大家講解一下電動葫蘆的結構及工作原理。

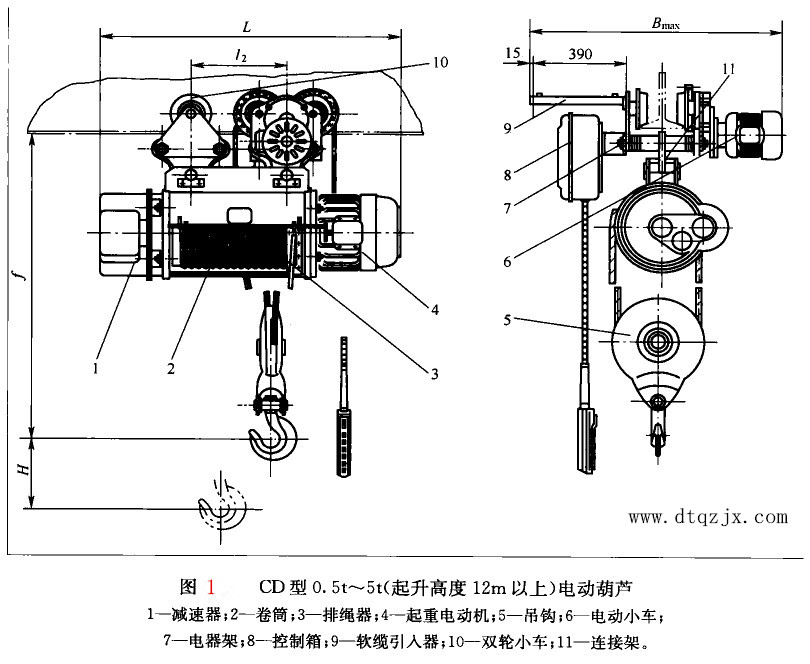

    圖1所示為CD型電動葫蘆外形，它是由減速器1,卷筒2、排繩器3、起重電動機4(單速或 雙速電動機組)、吊鉤5、電動小車6、電器架7、控制箱8、軟纜引人器9等組成的，圖中所示的電動葫蘆起升高度在12m以上。由于卷筒加長，所以采用兩組運行機構。比起升高度在12m以下的， 增加了一套雙輪小車10及連接架11。對于起重量10t的電動葫蘆，由于重載而用兩套電動小車。

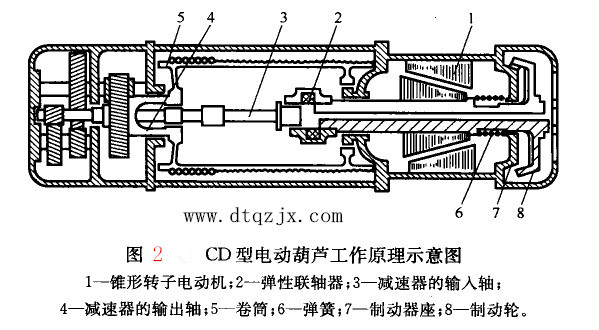

　　圖2所示為CD型電動葫蘆工作原理示意圖。圖中電動機轉子的上半部分、下半部分位置不 同，分別表示不通電、通電時的情況。它的傳動路線為電動機1~聯軸器2-.三級齒輪減速器輸入 軸3-..減速器的輸出軸(空心軸)4一卷筒5。制動輪8的位置在電動機的右側。

電動葫蘆的組成部件

　　1.制動器

　　電動葫蘆用的制動器是由錐形轉子電動機的軸向磁拉力來控制，屬于一種特殊的制動器，分享：電動葫蘆的結構和工作原理。當電動機通電開始工作時 ，轉子上作用著一個電磁力F,F力的作用方向垂直于錐形轉子表面，其軸向分力為Fsina，電動機 在軸向分力的作用下，使轉子沿電動機軸線往右移動，由下圖1可知，電動機轉子右移，彈簧6 被壓縮，此時，與錐形轉子同軸的風扇制動輪8也同時右移，使制動輪8和后端蓋上的制動器座7 脫開，制動器松閘，電動機運轉。斷電時，磁拉力F消失，錐形轉子在彈簧力作用下左移，使風 扇制動輪壓緊制動器座上的制動片，將電動機制動。
　　電動機轉子的軸向移動盆到3mm--5mm時就要重新進行調整。這是因?yàn)殡S著葫蘆的使用會造成一定的磨損，這時候整到1. 5mm左右就可以了。

　　2、減速器
　　
    電動葫蘆的減速器采用三級斜齒輪傳動機構，如圖2所示，我們可以清楚的看到，自成一個部件，裝拆方便。齒輪和齒輪軸用合金鋼制成，并經熱處理，配用的軸承全部為滾動軸承.

　　3、卷筒

　　電動葫蘆用的卷筒是由優質鑄鐵或鋼管制成，其實它就是一個套筒(圖2)。套筒兩端為左右端蓋，左端蓋與減速器的空心輸出軸用花鍵連接，右端蓋支承在起重電動機端蓋的滾動軸承上。卷筒外部分別和減速器、起重電動機殼體相連。有一鋼板卷成的護殼，它的兩端各有一個支撐環，小車式電動葫蘆的起升機構靠焊接在卷筒外殼上的吊板直接或通過連接架懸掛在電動小車下面。

　　4、排繩器
　　它安裝在有繩槽的卷筒上，并隨著卷簡轉動而作軸向移動，可使鋼絲繩在卷筒上整齊排列，不會發生纏繞等現象影響工作效率。同時，通過排繩器上的卡板與限位桿上的停止塊碰撞，還可以使吊鉤在升降時自動限位。

　　5、起重電動機
　　電動葫蘆的電機大致可以分為兩類，質量最好的就是南京電機，稍微次一點就是河南本地生產的電機。CD型常速鋼絲繩電動葫蘆，只有一臺電機，所以它只有一種起升速8m/min,而MD型常慢速鋼絲繩電動葫蘆比CD型電動葫蘆多了一臺電機及慢速驅動裝置，形成一個雙速電動機組，使這種電動葫蘆有兩種起升速度，常速為8m/min，慢速為0. 8m/min。

   總結：對于電動葫蘆我們只有了解了它的工作原理及結構才能更好的在工作中運用它，提高工作效率！
