電動葫蘆導繩器結構的改進措施

文章出處：未知 作者：admin 人氣： 發表時間：2015-11-15

    隨著社會經濟的不斷發展，電動葫蘆的應用已經相當普及，導繩器如果使用不當，很容易遭到破裂損壞，經過我們技術人員的多年經驗，總結出了電動葫蘆的導繩器容易遭到破壞的原因，下面我們就一起來為大家分享一下：

 1）斜拉，這是最常見的一種原因，使用電動葫蘆的時候跟貨物不在垂直面上。

 2）吊鉤太輕，鋼絲繩無規則排列，從而阻擋導繩器的左右運行。

 3）電動葫蘆電源相數接反，導致起不到限位的作用，拉桿會阻擋導繩器的運行。

 4）之前導繩器的有損壞，配件選用的不是原廠的導繩器。之前也曾為大家講過《選擇合適的電動葫蘆配件》 在這里就不在詳細講述了。

 導繩器常見損壞的受力分析

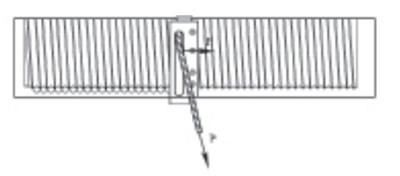

    當然在使用過程中最常見的使導繩器破壞的原因還是對貨物的歪拉斜拽，發生這種情況時由于鋼絲繩在出繩口處對導繩器產生沿卷筒軸向的一個拉力F，而導繩器在與卷筒裝配時，為了使其與卷筒保持較好的螺紋副的傳遞位移運動，需要留有一定的安裝間隙，如果這個間隙在拉力F處大于正常螺紋副連接尺寸，當拉力F足夠大時，導繩器便會隨著橫向拉力的作用下脫離正常配合的螺紋副而產生錯道現象，而且在使用過程中由于導繩器與卷筒的螺紋副屬于滑動摩擦，這個間隙會隨著使用過程越來越大，因此其與卷筒錯道、跳槽的情況也會越來越容易發生。若此時卷筒繼續提升重物轉動，導繩器就很容易損壞，而且損壞位置一般位于導繩器的下方出繩口的鋼絲繩橫向作用力F附近處。具體受力示意圖見圖1。

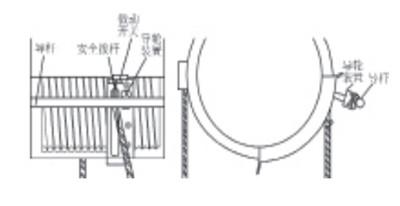

   針對這種情況，可以在卷筒上增加一根圓管作為導桿，如下圖所示，另外在導繩器的導繩板上增加一個雙曲線導輪裝置，這個滾輪裝置安裝在導繩器易發生錯道損壞的位置（即導繩器出繩口附近)，并且調整好滾輪裝置和導桿的間隙。

    除此之外還可以在導繩器的出繩口兩側增加微動開關，在鋼絲繩上增加一個環套并連接一個安全撥桿，如果鋼絲繩被歪拉斜拽超過一定角度時，環套帶動安全撥桿隨之?dāng)[動相應的角度并觸動微動開關動作，同時令上行接觸器斷開，電動葫蘆導繩器結構的改進措施。這時電動葫蘆只能向安全方向運行，只有當鋼絲繩調整到接近垂直的角度時，上行接觸器才能吸合。通過這種措施可以避免斜拉斜吊現象的發生時，電動葫蘆還繼續提升工作。

    本文論述導繩器安裝導桿導輪裝置，能有效避免導繩器發生錯道而破裂損壞；增加微動開關和安全撥桿能有效預防歪拉斜拽動作的發生。通過這兩種措施可以預防并減少導繩器破裂而發生卷筒亂繩、高度限位無效、高空墜物傷人、電動葫蘆整體損壞等危險事故的發生。
