電動葫蘆(F21_E1/E18Y)遙控器接線很簡單

文章出處：未知 作者：admin 人氣： 發表時間：2015-11-15

最近看到老是有人在網上找電動葫蘆(F21_E1/E18Y)遙控器如何接線，發現都沒有什么實用的，為了幫助大家，我們的技術人員把相關的經驗做了整理，現在分享給大家。

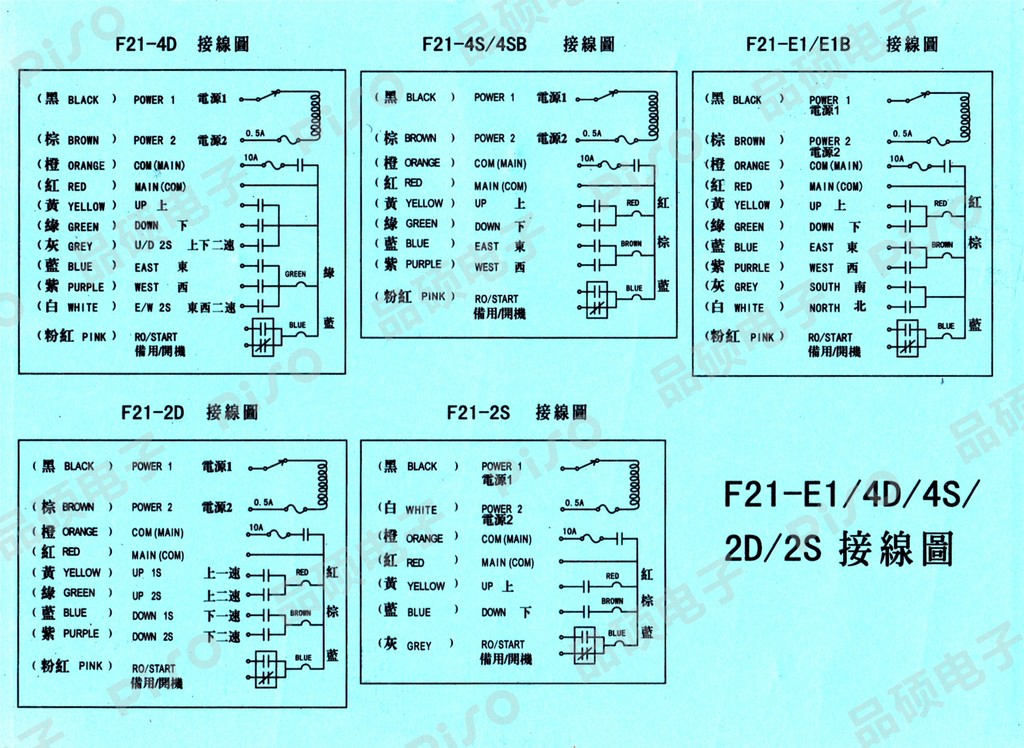

    電動葫蘆(F21_E1/E18Y)遙控器如何接線的問題，其實很簡單，首先要明白它的原理，黑色，棕色接電源（36V/380V）。紅色接控制線路COM線。橙色控制主交流接觸器（沒有可不接），黃，綠，藍，紫，灰，白分別控制上下東西南北方向就可以。只有詳細了解的機器才能更全面的使用，下面給大家介紹一下電動葫蘆(F21_E1/E18Y)遙控器的產品參數：

發射器尺寸：16.4x7.5x4.6厘米重量：380公克
接收器尺寸：18.5*8.5*8.5厘米重量：約550公克(不含電纜線)
產品性能指標：
*8只單速按鍵
*控制點數達8個
*帶有電池電壓警示裝置，在電壓不足時能自行切斷電路。
*安全鑰匙開關，防止未授權者使用。
*備用1鍵為“普通”按鍵功能。
*上/下、東/西、南/北能相互抑制。
控制距離：可達100米
安全碼：16組
使用溫度：-35℃至+75℃(不考慮電池耐溫)
防護等級：IP65
發射器電源：直流6V（4節堿性5號電池可使用1個月）
接收器電源：交流220V，或交、直流12V
輸出觸點容量：5安培全密封式繼電器輸出（使用交流250V/10A繼電器，5安培保險絲）。
標準配置:
*發射器1支(含背帶)
*接收機1部
*操作及維護手冊1本

    適用于單鉤、單速電動葫蘆或葫蘆式行車及8個接點以下的工業控制遙控用，電動葫蘆(F21_E1E18Y)遙控器接線很簡單。此機型全球使用總量已超過35000臺，是全球最經濟、最耐用的工業用遙控器。
