電動葫蘆斷火限位器的工作原理及保養

文章出處：未知 作者：admin 人氣： 發表時間：2015-11-15

  電動葫蘆，屬于起重設備控制要求特別嚴格，為防止事故的發生，使用者有必要詳細的了解電動葫蘆，了解他的每一個部件的作用。下面我們就來為大家說說電動葫蘆中斷火限位器的作用，工作原理及保養的方法。

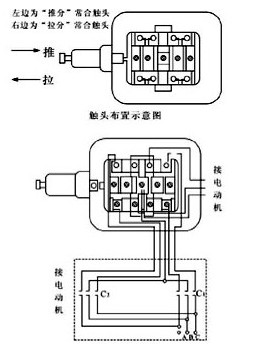

電動葫蘆斷火限位器的結構及工作原理

    斷火限位器是用來限制葫蘆式起重機各機構在一定安全范圍內運行，安裝在各機構行程的終點，對電動機實行控制的保護電器。電動葫蘆斷火限位器是安裝在起升電機機座上，與電動葫蘆自身的限位桿配套使用，從而達到上升、下降雙向限位的目的。
斷火限位裝置由斷火限位器和導桿組成。斷火限位器安裝于起升電動機接線盒上，用于起升機構的上下限位保護，其工作原理是：鋼絲繩導繩器卡板撥動導桿進而帶動斷火限位開關切斷起升電動機電源

電動葫蘆斷火限位器的作用

   斷火限位器實際是行程開關的一種，斷火就是切斷電源。 行程開關只是控制接觸器的線圈，如果接觸器本身出了為題。行程開關就起不到保護作用了。斷火限位器是機械式保護，接線正確的話。它可以起到保護，電動葫蘆斷火限位器的工作原理及保養。斷火限位器是限制鋼絲繩只能在一定范圍內提升或下降的一個保險機構，在鋼絲繩導程器接觸到斷火限位器時，電動葫蘆會自動停止。

電動葫蘆斷火限位器的保養

    斷火限位器的調整是通過調整限位桿上的兩個撞塊實現的。調整的方法是：松開撞塊上的螺釘，撞塊分
 置于導繩器卡板兩側，卡板能自如的推動撞塊移動。啟動電機開始起升，卡板推動上限撞塊移動，升至吊鉤
 滑輪外殼上沿距卷筒外殼下沿150mm～50mm時，停止上升，點動下降按鈕，導繩器向回移動10mm左右時，停機，移動上限撞塊靠近卡板，旋緊螺釘即可。
   下限位置的調整同上，只是方向相反，但必須保證吊鉤處于最低位置時，卷筒上留有3圈以上鋼絲繩。
   調整完后，可空載試吊數次，驗證上、下限位是否符合要求。

   以上內容就是為大家分享的電動葫蘆斷火限制器的具體內容，希望能在電動葫蘆的使用中對您有所幫助。如有疑問可訪問我們網站：www.bu222.cn 或直接來電！
