得一牌環鏈電動葫蘆發展歷程及結構特點
文章出處：www.bu222.cn 作者：河北得一起重 人氣：
發表時間：2015-12-24

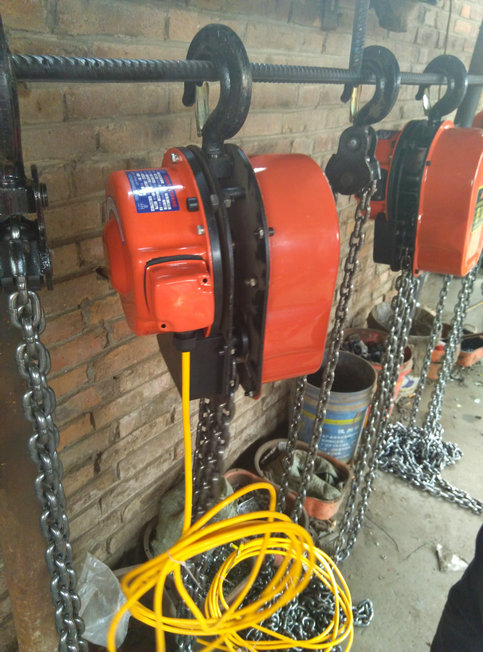

得一起重的環鏈電動葫蘆是十年前開始試制的，經過幾次改進逐漸形成一套自己的生產流程，并獲得各個有關部門的生產許可。得一牌環鏈葫蘆的結構如圖所示，其特點：
1、 為同軸式長形結構，采用兩塊厚鋼板制成的墻板作為主要的受力件。
2、 電機為圓柱形轉子制動電機，轉子的風扇的風扇輪帶平面型制動環。這種制動電機殼省去制動裝置，使葫蘆結構緊湊、體積小，電機轉子為圓柱形，制造工藝簡單。
3、 減速器是帶空心軸的外嚙合定軸轉動型式，電機軸通過聯軸器與減速器第一級齒輪軸聯接，通過兩級齒輪減速后，空心軸帶動起重鏈輪，達到升、降重物的目的。這種結構的主要特點是電機軸與鏈輪軸在同一軸線上，可降低凈空高度，擴大產品的使用空間。減速器和電機的外殼為壓鑄鋁，外形光滑、美觀、重量輕。
5、 起重鏈條采用800Mpa（N/mm²）的高強度鏈，經熱處理后表面硬度高、耐磨性好、芯部韌性強。鏈條的安全系數為葫蘆額定起重量的6~12.5倍，噸位愈小，鏈條安全系數愈大。
6、 手電門采用低壓控制，操作電壓為50V。
7、 電機絕緣等級為E級。
8、 防護等級為IP54。
9、 在葫蘆的上吊鉤橫梁上裝有限制超載的機械式過載安全裝置，用于250kg~20t的環鏈電動葫蘆。安全器規定的動作載荷為額定載荷的115%，而調整控制范圍為90%~135%的額定載荷。當超載量達到安全裝置的動作載荷時，能自動切斷電動機的上升電力回路，使葫蘆停止起升動作，保護機體。
得一牌環鏈電動葫蘆除吊鉤型和固定型外，還有帶手拉小車、鏈輪小車及電動小車等幾種運行機構，也有采用雙機體多行鏈組合增大起重量的產品，使環鏈電動葫蘆的最大起重量可達65t。葫蘆還可與回臂吊及各種梁配套形成不同種類的梁式起重機、簡易龍門起重機，也有的配在岔道上組成單軌架。
