平衡滑輪雙鉤雙吊點鋼絲繩電動葫蘆
文章出處：www.bu222.cn 作者：河北得一起重 人氣：
發表時間：2015-11-19
鋼絲繩電動葫蘆適用于垂直提升或向任意方向牽引重物，且提升和牽引的距離可隨選用的鋼絲繩長度而定，目前在建筑業適用極為廣泛。近年由于我國工農業迅速發展，在很多地方一般用途的電動葫蘆已不能滿足使用要求。比如一些高揚程、大起重量、高起升速 度、大間距雙吊點等特殊要求的使用場合，需要電動葫蘆生產廠家根據用戶的特殊要求作非標產品設計。下面為大家介紹一款平衡滑輪雙鉤雙吊點電動葫蘆。
我們?cè)O(shè)計的雙鉤雙吊點電動葫蘆采用了平衡滑輪的方案，可以解決起升高度大、吊點距離（L）遠的雙吊點電動葫蘆設計問題（見下圖）。

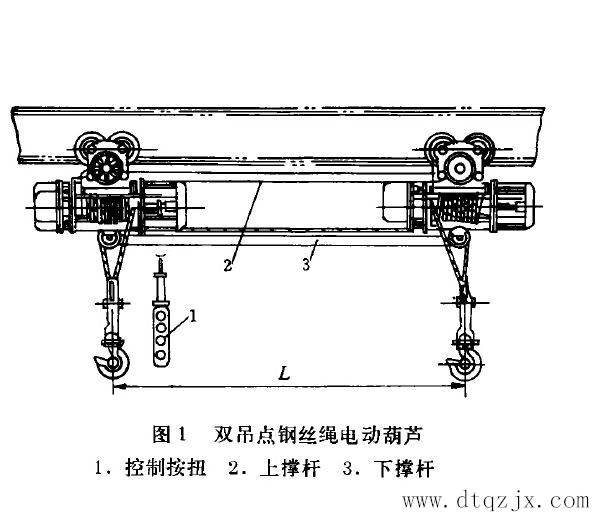

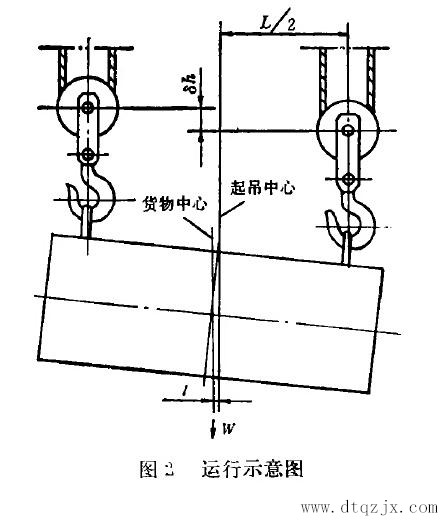

該設計方案是把兩臺 2/1倍率的鋼絲繩電動葫蘆原來的固定繩方式改成平衡滑輪結構，一根鋼絲繩上使用兩臺電動葫蘆，用兩根上撐桿和一根下?lián)螚U把兩臺電動葫蘆之間連接，既能保證同步運行，又能克服鋼絲繩對平衡滑輪產生的側壓力，平衡滑輪就是同噸位的吊鉤滑輪。參看圖1，如果兩臺單獨的電動葫蘆同時起升或下降，由于兩臺電動葫蘆的升 降速度便不可能相同，兩臺電動葫蘆的升降速度便不可能完全同步。采用平衡滑輪裝置后，如果有一臺電動葫蘆上升較快（圖2），吊點比另一臺的高，則貨物重心 相對于起吊重心有一個偏移量L，這時兩吊點所懸掛的重量就不一致，要通過平衡滑輪的作用，將貨物重心自動調整到起吊重心位置，從而達到同步升降的目的。
這種雙吊點鋼絲繩電動葫蘆對常規產品的改動工作量小，只需改變撐桿長度即可滿足不同吊點距離的使用要求。對于雙鉤雙吊點電動葫蘆的特點之前也講述過，在這里就不再詳細講述了！
以上內容整理自河北得一起重：www.bu222.cn
，
